用万用表检测电动燃油泵继电器好坏的方法

常用的电动燃油泵继电器有四脚及五脚两种。ECU控制的电动燃油泵控制系统通常采用四脚继电器，博世L型或D型（由开关和ECU共同控制）的汽油喷射系统采用五脚继电器。

（1）四脚电动燃油泵继电器的检测

四脚电动燃油泵继电器中有两脚接继电器的电磁线圈，另外两脚接继电器常开触点。用万用表欧姆挡测量，继电器电磁线圈两脚之间应能导通，常开触点两脚之间应不导通。在电磁线圈两接脚上施加12V电压，同时用万用表欧姆挡测量常开触点两脚之间应能导通（下图）。若测量结果不符合要求，应更换电动燃油泵继电器。

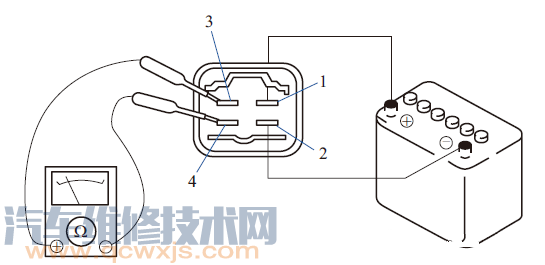

△ 四脚电动燃油泵继电器的检测

1，2-电磁线圈接脚；3，4-常开触点接脚

（2）五脚电动燃油泵继电器的检测

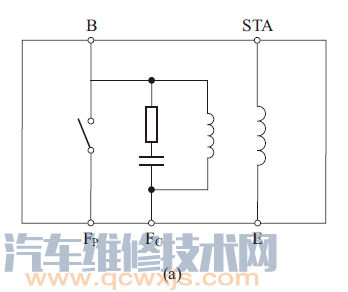

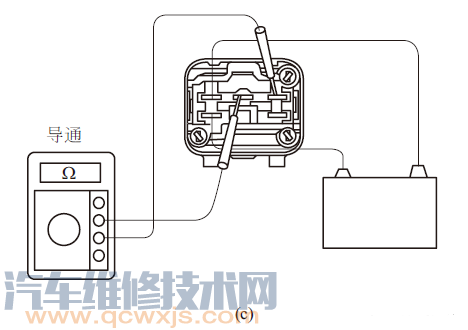

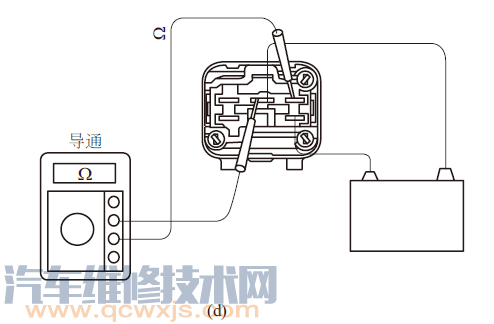

五脚电动燃油泵继电器内有两组电磁线圈。其中一组由启动开关控制，另一组由ECU或空气流量计的汽油泵开关触点控制［下图（a）］。用万用表欧姆挡测量这两组线圈，均应导通；测量常开触点两端（+B和FP），应不导通［下图（b）］；分别在两组线圈两端施加12V电压，同时测量常开触点两端，应导通［下图（c）、（d）］。否则，应更换电动燃油泵继电器。
